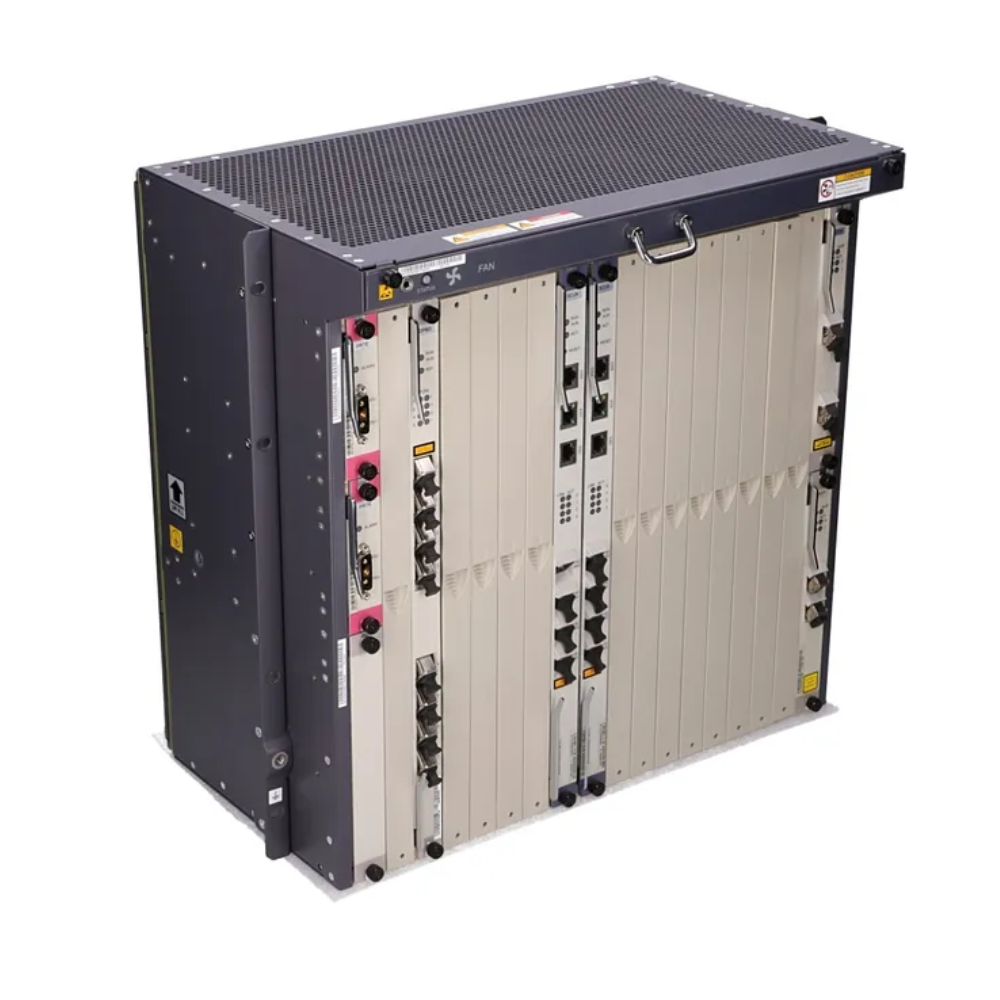

MA 5680T 2* SCUN + 2 *PRTE + 2*GICF + 1 *GPFD C+
El Huawei MA5680T es la primera plataforma global de acceso todo en uno que puede proporcionar DSL y acceso óptico integrado. Puede proporcionar ADSL2+, VDSL2, POTS, ISDN, PON, y P2P de fibra Ethernet, triple-play y servicios de arrendamiento TDM/ATM/Ethernet para clientes de negocios.
Junto con el terminal MA5680T, se incluyen 1 placa de enlace ascendente X2CS equipada con 2 ranuras SFP+ (10 Gb/s), 1 placa de enlace ascendente GICF equipada con 2 ranuras SFP (2 SFP y 2 SFP+ en total), 2 placas de control SCUN y dos placas de potencia PRTE. Toda la carcasa de la terminal tiene 10U de altura, que puede alojar hasta 14 placas de servicio GPON. El número máximo de suscriptores de la terminal GPON OLT de Huawei es de 28672 con placas de 16 puertos o de 14336 con placas de 8 puertos.
ESPECIFICACIÓN
| Datos técnicos | |
| MA5680T GPON OLT | |
| Capacidad de conmutación (autobús de la placa base) | 3.2 Tb/s |
| Velocidad de transferencia de paquetes L2 | 726 Mp/s en modo Activo / En espera
1452 Mp/s en modo de reparto de carga |
| Capacidad de conmutación del tablero de control | 480 Gb/s en modo activo/espera
960 Gb/s en modo de reparto de carga |
| BER a plena carga | < 10 e-7 |
| MTBF | ~ 45 años |
| Puertos de gestión | Fuera de la banda RJ45
Consola |
| Puertos de enlace ascendente / uplink | 2x SFP+ en la placa X2CS |
| Fuente de alimentación | DC |
| Temperatura de funcionamiento permitida | De -25 a 65 grados C |
| La humedad del aire permitida | 5%-95% RH |
| Dimensiones | 442 x 275,8 x 441,7 mm
(con las orejas de rejilla) |
| El peso (de la propia vivienda) | 30,54 kg |
| SCUN | |
| Capacidad de conmutación | 480 Gb/s en modo activo/espera
960 Gb/s en modo de carga compartida |
| Capacidad total | 10 Gb/s en modo activo/espera
20 Gb/s en modo de carga compartida |
| Placa de dirección MAC | 32768 |
| Número máximo de usuarios | 8192 |
| Número máximo de canales de multidifusión | 4096 |
| Número máximo de canales de multidifusión simultáneos | 2000 |
| Tabla de enrutamiento IPv4 | 5120 |
| Tabla de enrutamiento IPv6 | 5120 |
| Tabla ARP | 8192 |
| Número de reglas de ACL | 1024 |
| Tamaño máximo del cuadro | 2052 bytes
Usando la función de marco jumbo: 9216 |
| VRF (L3 VPN) | Sí |
| El consumo de energía | Estática: 30 W
Máximo: 50 W |
| Dimensiones | 25,4 x 237 x 395,4 mm |
| Peso | 0,5 kg |
| X2CS | |
| Puertos | 2 ranuras de SFP+. |
| Placas madre compatibles | SCUF / SCUN / SCUL / SCUH |
| El consumo de energía | Estática: 17,6 W
Máximo: 18 W |
| Tamaño máximo del cuadro | 2052 bytes
Usando la función de marco jumbo: 9216 |
| Dimensiones | 25,4 x 237 x 197,2 mm |
| Temperatura de funcionamiento permitida | De -25 a 65 grados centígrados |
| PRTE | |
| El enlace | 3V3 |
| Voltaje | 48 V DC |
| Consumo de energía estática | 1,5 W |
| Dimensiones | 25,4 x 237 x 105,1 mm |
